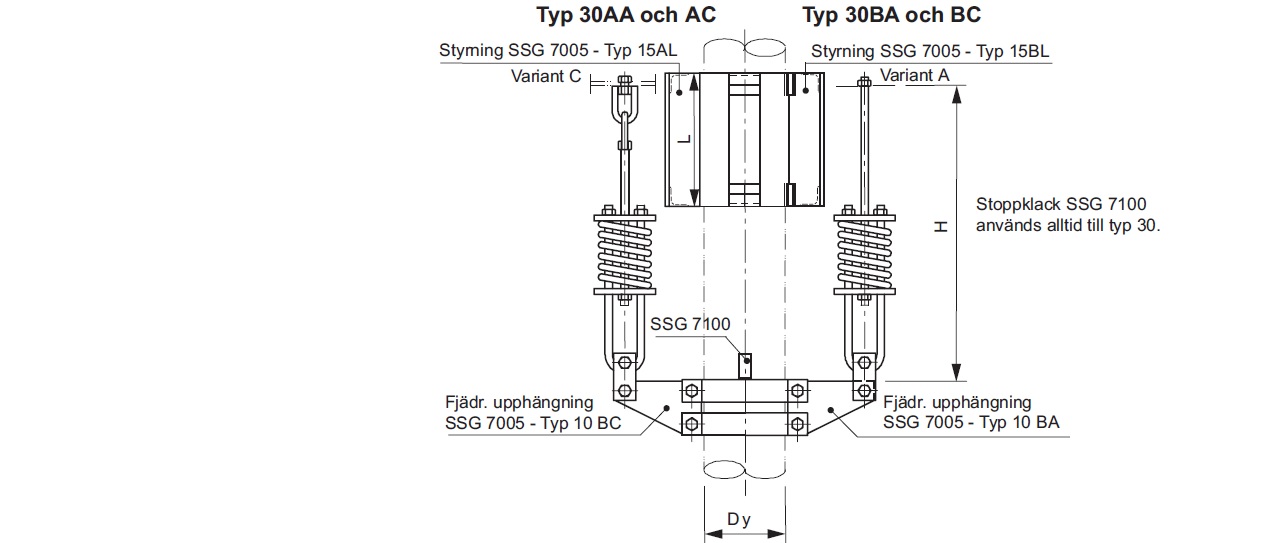

SSG TYP 30 Fjädrande styrning
Beteckning: SSG 7005 – Typ och variant – Dk – H – Fjäderkorg Nr -Stoppklack SSG 7100 – Typ – Mtrl – Antal
Exempel: SSG 7005 – Typ30BA Dk222 H=1130 NR 8 SSG 7100 A 1.4404 2 st
Tänk på: Om H ej anges levereras 2 st två meters gängstång
Fjäderkorg räknas fram genom tabell SSG7050
SSG 7100 ska svetsas på rör, viktigt med kvaltén på dessa
30AA & AC med styrning 15AL för oisolerade rör eller skyddsisolering max 80 mm
30BA & BC med styrning 15BL för isolerade rör
Typ 30AA | Typ 30BA | Typ 30AC | Typ 30BC | |
D k | Art nr: | Art nr: | Art nr: | Art nr: |
43 | 4030022 | 4030222 | 4030122 | 4030322 |
45 | 4030024 | 4030224 | 4030124 | 4030324 |
49 | 4030026 | 4030226 | 4030126 | 4030326 |
52 | 4030028 | 4030228 | 4030128 | 4030328 |
56 | 4030030 | 4030230 | 4030130 | 4030330 |
61 | 4030032 | 4030232 | 4030132 | 4030332 |
64 | 4030034 | 4030234 | 4030134 | 4030334 |
71 | 4030036 | 4030236 | 4030136 | 4030336 |
77 | 4030038 | 4030238 | 4030138 | 4030338 |
84 | 4030040 | 4030240 | 4030140 | 4030340 |
90 | 4030042 | 4030242 | 4030142 | 4030342 |
104 | 4030044 | 4030244 | 4030144 | 4030344 |
110 | 4030046 | 4030246 | 4030146 | 4030346 |
115 | 4030048 | 4030248 | 4030148 | 4030348 |
120 | 4030050 | 4030250 | 4030150 | 4030350 |
133 | 4030052 | 4030252 | 4030152 | 4030352 |
141 | 4030054 | 4030254 | 4030154 | 4030354 |
157 | 4030056 | 4030256 | 4030156 | 4030356 |
162 | 4030058 | 4030258 | 4030158 | 4030358 |
170 | 4030060 | 4030260 | 4030160 | 4030360 |
196 | 4030062 | 4030262 | 4030162 | 4030362 |
207 | 4030064 | 4030264 | 4030164 | 4030364 |
222 | 4030066 | 4030266 | 4030166 | 4030366 |
247 | 4030068 | 4030268 | 4030168 | 4030368 |
257 | 4030070 | 4030270 | 4030170 | 4030370 |
276 | 4030072 | 4030272 | 4030172 | 4030372 |
308 | 4030074 | 4030274 | 4030174 | 4030374 |
327 | 4030076 | 4030276 | 4030176 | 4030376 |
359 | 4030078 | 4030278 | 4030178 | 4030378 |
378 | 4030080 | 4030280 | 4030180 | 4030380 |
410 | 4030082 | 4030282 | 4030182 | 4030382 |
419 | 4030084 | 4030284 | 4030184 | 4030384 |
431 | 4030086 | 4030286 | 4030186 | 4030386 |
461 | 4030088 | 4030288 | 4030188 | 4030388 |
513 | 4030090 | 4030290 | 4030190 | 4030390 |
562 | 4030091 | 4030291 | 4030191 | 4030391 |
610 | 4030092 | 4030292 | 4030192 | 4030392 |
711 | 4030093 | 4030293 | 4030193 | 4030393 |
813 | 4030094 | 4030294 | 4030194 | 4030394 |
914 | 4030095 | 4030295 | 4030195 | 4030395 |
1016 | 4030096 | 4030296 | 4030196 | 4030396 |
1118 | 4030097 | 4030297 | 4030197 | 4030397 |
1219 | 4030098 | 4030298 | 4030198 | 4030398 |
