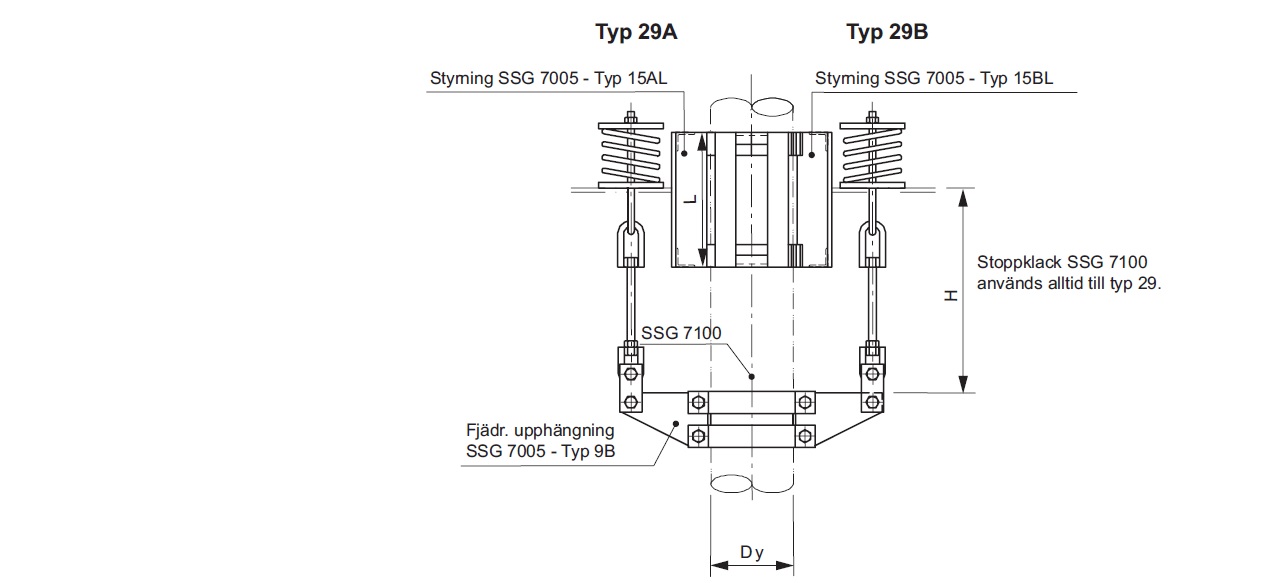

SSG TYP 29 Fjädrande styrning

Beteckning: SSG 7005 – Typ och variant – Dk – H – Fjäderkorg Nr -Stoppklack SSG 7100 – Typ – Mtrl – Antal

Exempel: SSG 7005 – Typ 29B Dk 610 H=950 NR 30 SSG 7100B 1.4404 2 st

Tänk på: Om H ej anges levereras 2 st två meters gängstång
Fjäderkorg räknas fram genom tabell SSG7050
SSG 7100 ska svetsas på rör, viktigt med kvaltén på dessa
29A med styrning 15AL för oisolerade rör eller skyddsisolering max 80 mm
29B med styrning 15BL för isolerade rör

Typ 29A Typ 29B
D k Art nr: Art nr:
43 4029022 4029222
45 4029024 4029224
49 4029026 4029226
52 4029028 4029228
56 4029030 4029230
61 4029032 4029232
64 4029034 4029234
71 4029036 4029236
77 4029038 4029238
84 4029040 4029240
90 4029042 4029242
104 4029044 4029244
110 4029046 4029246
115 4029048 4029248
120 4029050 4029250
133 4029052 4029252
141 4029054 4029254
157 4029056 4029256
162 4029058 4029258
170 4029060 4029260
196 4029062 4029262
207 4029064 4029264
222 4029066 4029266
247 4029068 4029268
257 4029070 4029270
276 4029072 4029272
308 4029074 4029274
327 4029076 4029276
359 4029078 4029278
378 4029080 4029280
410 4029082 4029282
419 4029084 4029284
431 4029086 4029286
461 4029088 4029288
513 4029090 4029290
562 4029091 4029291
610 4029092 4029292
711 4029093 4029293
813 4029094 4029294
914 4029095 4029295
1016 4029096 4029296
1118 4029097 4029297
1219 4029098 4029298
